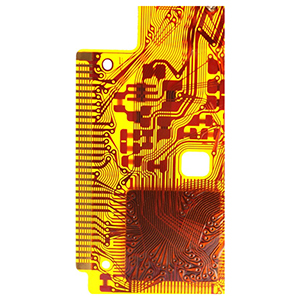

Materialauswahl für flexible Hochgeschwindigkeits-Leiterplatten

Hochgeschwindigkeits-Flexschaltungen sind eine wichtige Alternative zu herkömmlichen Leiterplatten (PCBs) und werden aufgrund ihrer hervorragenden Duktilität während der Installation und während ihrer gesamten Lebensdauer häufig in Szenarien eingesetzt, die räumliche Flexibilität und dynamische Biegung erfordern.

Bei Anwendungen mit Hochgeschwindigkeits-Signalübertragung kommt es bei flexiblen Schaltungen jedoch häufig zu Leistungseinbußen, was die Entwickler dazu veranlasst hat, bei der Materialauswahl und der strukturellen Gestaltung flexibler Schaltungen weitere Innovationen voranzutreiben.

Elektrische Leistung flexibler Schaltungen

1. Die elektrische Leistung flexibler Schaltungen wird von mehreren Faktoren beeinflusst. Erstens ist der Wärmeausdehnungskoeffizient (CTE) ein wichtiger Parameter, der bei der Konstruktion sorgfältig berücksichtigt werden muss. Im Vergleich zu mehrschichtigen starren Leiterplatten weisen flexible Schaltungen aufgrund fehlender struktureller Schutzvorrichtungen höhere CTE-Werte auf, wodurch sie anfälliger für Leistungsschwankungen aufgrund von Wärmeausdehnung und -kontraktion sind. Darüber hinaus neigt das Grundmaterial flexibler Schaltungen dazu, Feuchtigkeit aufzunehmen, was nicht nur die Wärmeleitfähigkeit verringert, sondern auch den CTE weiter erhöht, was zu einer geringeren Gesamtleitfähigkeit führt.
2. Um die elektrische Leistung in Hochgeschwindigkeitsanwendungen zu verbessern, gilt Flüssigkristallpolymer (LCP) als eines der besten Substratmaterialien. LCP bietet eine geringe Feuchtigkeitsaufnahme, einen niedrigen CTE und hervorragende Hochfrequenzeigenschaften. Es eignet sich hervorragend für Hochgeschwindigkeits-Leiterplatten und starr-flexible Leiterplatten und verbessert effektiv die Schaltungsstabilität und Signalintegrität.

Schaltungsintegration und elektrische Optimierung

1. Die Integration flexibler Schaltungen in starre Schaltungen ist eine technische Herausforderung. Durch die richtige Verbindung flexibler Schaltungen mit Leiterplatten können Schaltungsbelastungen wirksam reduziert und Probleme aufgrund von Wärmeausdehnung minimiert werden. Gleichzeitig können flexible Verkapselungen, dielektrische Folien, Abdeckungen oder Klebeschichten als Puffer verwendet werden, um die elektrischen Verbindungen weiter zu optimieren und die Leitfähigkeit zu verbessern. Diese Materialien weisen nicht nur eine gute Duktilität auf, sondern tragen auch dazu bei, Belastungen an wichtigen Punkten zu verteilen und so die Gesamtzuverlässigkeit zu verbessern.
2. Bei der Konstruktion ist es wichtig, Lötstellen nicht zu nahe an Biegebereichen zu platzieren, um ein Versagen der Lötstellen durch wiederholtes Biegen zu vermeiden. Darüber hinaus können übermäßig gestapelte Leiterbahnen die Flexibilität der Schaltung verringern, und Nachbearbeitungsschritte wie Ätzen und Verkupfern können ebenfalls die Klebstoff- und Deckschichten beschädigen und die Leistung der Schaltung beeinträchtigen.

Mechanische Eigenschaften flexibler Schaltungen

Die mechanische Leistung flexibler Schaltungen wird hauptsächlich durch ihren CTE und die Entwicklung laminierter Materialien wie Klebstoffe und Verbinder begrenzt. Die Verwendung neuer Klebstoffe und Deckschichtmaterialien verbessert die mechanische Festigkeit und Flexibilität flexibler Schaltungen erheblich. Durch die Reduzierung der Anzahl starrer Verbindungspunkte können flexible Schaltungen eine größere mechanische Freiheit erreichen, um komplexere 3D-Layouts und dynamische Umgebungen zu ermöglichen.

Anwendungen und zukünftige Entwicklung flexibler Schaltungen

Flexible Schaltungen werden häufig in High-End-Bereichen wie der Medizin-, Automobil- und Luftfahrtindustrie eingesetzt. Mit der Entwicklung der 3D-Drucktechnologie werden das Design und die Herstellung flexibler Schaltungen immer flexibler und effizienter. Der 3D-Druck ermöglicht nicht nur den mehrschichtigen Druck mit mehreren Materialien, sondern auch die schnelle Prototypenerstellung komplexer Strukturen, wodurch die Abhängigkeit von der traditionellen mechanischen Bearbeitung verringert wird. In Zukunft können flexible Schaltungen dynamische Vermaschungen und neue Materialien (wie LCP und fortschrittliche Klebstoffe und Coverlays) integrieren, um die Leistung und Anpassungsfähigkeit weiter zu verbessern und den Anforderungen von noch anspruchsvolleren Anwendungen gerecht zu werden.
