Sprung V-Bewertung

Jump-V-Scoring mit selektiver PCB-V-Nut-Technik

Jump-V-Scoring ist ein Fachbegriff aus der Elektronik- und Leiterplattenindustrie, der hauptsächlich bei der Trennung von Leiterplatten (PCB) zum Einsatz kommt. Diese Technik erhöht die mechanische Festigkeit der Leiterplatte und erfüllt gleichzeitig die Anforderungen an die Trennung.

Beschreibung

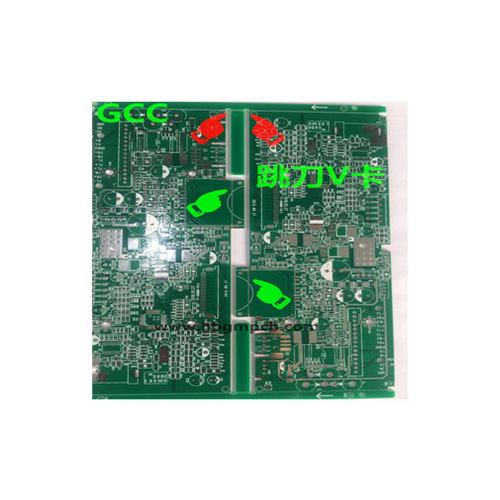

Jump-V-Ritzen (Skip-V-Nut-Leiterplatte)

Jump V-Scoring, auch bekannt als Skip V-Groove PCB, bezeichnet einen V-Schnitt-Prozess (V-Scoring) beim Trennen von Leiterplatten, bei dem das Schneidwerkzeug bestimmte Bereiche überspringt und nicht schneidet, sondern nur dort ritzt, wo eine Trennung erforderlich ist, während andere Bereiche ungeschnitten bleiben.

Anwendungsszenarien

  1. Wird häufig verwendet, wenn bestimmte Bereiche auf einer einzelnen Platine verbunden bleiben müssen oder wenn spezielle Strukturen eine beibehaltene Verbindungsfestigkeit im Leiterplattendesign erfordern.
  2. Typische Anwendungen: Leiterplatten mit Verbindungsbrücken, teilweise Panelisierung oder elektronische Produkte mit besonderen strukturellen Anforderungen.

Vorteile

  1. Verbessert die Gesamtfestigkeit der Leiterplatte und hilft, versehentliche Beschädigungen während des Transports oder der Montage zu vermeiden.
  2. Erfüllt flexibel unterschiedliche Anforderungen an die Trennung und Verbindung in bestimmten Bereichen.

Beispiel

Bei einer panelisierten Platine, bei der die meisten Bereiche mit Ausnahme eines Segments in der Mitte getrennt werden müssen, kann beispielsweise das Jump-V-Scoring verwendet werden – das V-Cut-Werkzeug hebt sich automatisch an und überspringt diesen Bereich, ohne ihn zu schneiden.
