RF-Leiterplatte

HF-Leiterplatte für Hochfrequenz-Kommunikationsanwendungen

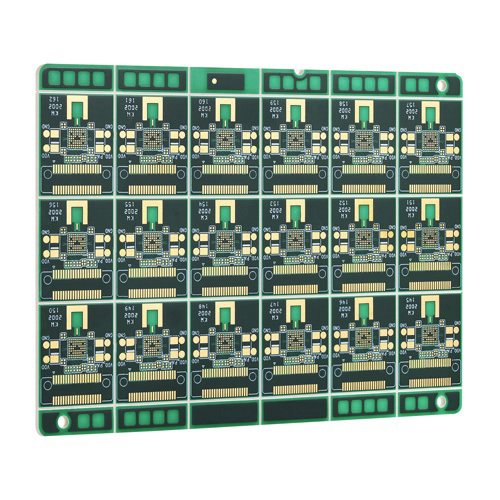

Diese HF-Leiterplatte wurde speziell für Anwendungen mit hoher Frequenz, hoher Dichte und hoher Zuverlässigkeit entwickelt und wird häufig in modernen Bereichen der drahtlosen Kommunikation, des IoT und in High-End-HF-Systemen eingesetzt.

Beschreibung

HF-Leiterplatte (HF-PCB, Hochfrequenz-Leiterplatte)

Eine HF-Leiterplatte (HF-PCB, Radio Frequency Printed Circuit Board) ist eine speziell für HF-Signale entwickelte und hergestellte Leiterplatte, die in der Regel für die Übertragung, Verarbeitung und Steuerung von Hochfrequenzsignalen im Bereich von mehreren zehn MHz bis mehreren zehn GHz verwendet wird. Im Vergleich zu Standard-Leiterplatten gelten für HF-Leiterplatten strengere Anforderungen hinsichtlich Materialauswahl, struktureller Gestaltung und Herstellungsprozessen, um bei der Übertragung von Hochfrequenzsignalen geringe Verluste, geringes Übersprechen, hohe Signalintegrität und ausgezeichnete elektromagnetische Verträglichkeit zu gewährleisten.

Hauptmerkmale

  • Mehrschichtige Struktur:Verwendet eine 8-lagige Struktur mit hoher Verbindungsdichte, um die Anforderungen komplexer HF-Signale an die Schichtübertragung und Abschirmung zu erfüllen und die Signalintegrität zu verbessern.
  • Standardplatinen- und Kupferdicke:Platinenstärke von 1,6 mm, wobei die Kupferstärke der Innen- und Außenschicht 1 OZ beträgt, was eine ausgezeichnete Leitfähigkeit und Strombelastbarkeit gewährleistet und für die HF-Hochstrom- und Hochfrequenz-Signalübertragung geeignet ist.
  • Präzise Verarbeitungsfähigkeit:Minimaler Lochdurchmesser von 0,3 mm, minimale Leitungsbreite/Leitungsabstand von 5 mil, unterstützt hochpräzise und hochdichte Komponentenlayouts, ideal für miniaturisierte und hochintegrierte Designs.
  • Hochwertige Oberflächenveredelung:Mit ENIG-Oberflächenbehandlung (Electroless Nickel Immersion Gold), die die Lötzuverlässigkeit und Oxidationsbeständigkeit verbessert und eine langfristig stabile elektrische Leistung gewährleistet.
  • Komplexe Hybridlaminierung:Die Schwierigkeit des Prozesses liegt in der Hybridlaminierung mehrerer Materialien, die eine effektive Balance zwischen HF-Leistung und mechanischer Festigkeit herstellt und für vielfältige Anwendungsszenarien geeignet ist.
  • Hervorragende Signalintegrität:Die mehrschichtige Struktur und der hochpräzise Prozess sorgen gemeinsam für geringe Verluste und geringes Übersprechen bei HF-Signalen und erfüllen damit die strengen Anforderungen an die Hochfrequenzübertragung.

Hauptanwendungen

  • NFC-Geräte (Near Field Communication)
  • Drahtlose Kommunikationsmodule
  • RFID-Systeme (Radio Frequency Identification)
  • Intelligente Wearables und IoT-Terminals
  • Hochpräzise HF-Messgeräte
  • Andere HF-Elektronikprodukte, die hohe Frequenzen und hohe Zuverlässigkeit erfordern
