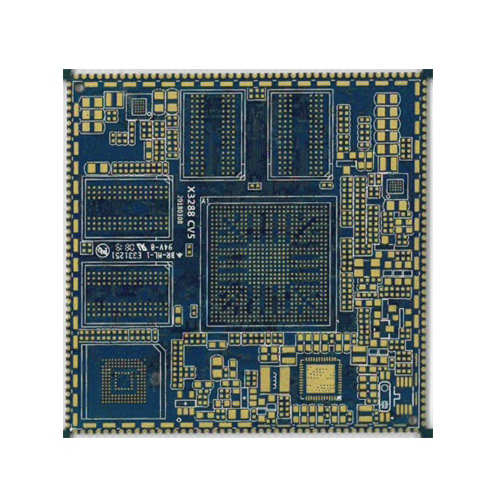

6-lagige Leiterplatte

6-lagige Leiterplatte für Anwendungen mit hoher Dichte

Eine sechslagige Leiterplatte ist eine mehrlagige Leiterplatte, die durch abwechselndes Laminieren von sechs Lagen leitfähiger Kupferfolie und Isolierschichten hergestellt wird. 6-lagige Leiterplatten bieten mehr Platz für die Verdrahtung und eine bessere elektrische Leistung, wodurch sie sich besonders für komplexe, schnelle und hochdichte elektronische Produktdesigns eignen.

Beschreibung

Sechslagige Leiterplatte (6-lagige Leiterplatte) – Übersicht

Eine sechslagige Leiterplatte (6-lagige Leiterplatte) ist eine Art Mehrlagenleiterplatte mit sechs Lagen leitfähiger Kupferfolie. Die 6-lagige Leiterplatte wird in der Regel durch abwechselndes Stapeln von Außen- und Innenlagen hergestellt, die durch Isoliermaterialien voneinander getrennt sind. Im Vergleich zu zweischichtigen oder vierlagigen Leiterplatten bietet eine 6-lagige Leiterplatte eine höhere Verdrahtungsdichte, eine bessere elektromagnetische Verträglichkeit (EMV) und eine überlegene Signalintegrität, wodurch sie sich für schnelle, leistungsstarke oder komplexe Schaltungsdesigns eignet.

Typischer Aufbau einer 6-lagigen Leiterplatte

  1. Oberste Schicht (L1, in der Regel für die Montage von Bauteilen und die Verlegung von Leitungen)
  2. Innere Schicht 1 (L2, in der Regel Erdungsschicht GND)
  3. Innere Schicht 2 (L3, normalerweise Stromschicht)
  4. Innere Schicht 3 (L4, normalerweise Signalschicht)
  5. Innere Schicht 4 (L5, normalerweise Signalschicht oder Strom-/Masse)
  6. Unterschicht (L6, in der Regel für die Montage von Bauteilen und die Verlegung von Leitungen)

Hauptmerkmale von 6-lagigen Leiterplatten

  • Die mehrschichtige Struktur ermöglicht komplexes Schaltungs-Routing und multiples Strom-/Masse-Management.
  • Hervorragende Signalintegrität, geeignet für die Hochgeschwindigkeits-Signalübertragung.
  • Hervorragende elektromagnetische Verträglichkeit, reduziert elektromagnetische Störungen (EMI).
  • Unterstützt kompaktere Designs, ideal für elektronische Produkte mit hoher Dichte und hoher Leistung.

Hauptanwendungen von sechslagigen Leiterplatten

  • Kommunikationsgeräte.
  • Server und High-End-Computer.
  • Industrielle Steuerungssysteme.
  • Medizinische Elektronik.
  • Automobilelektronik.
  • Hochgeschwindigkeits-Speichergeräte usw.
