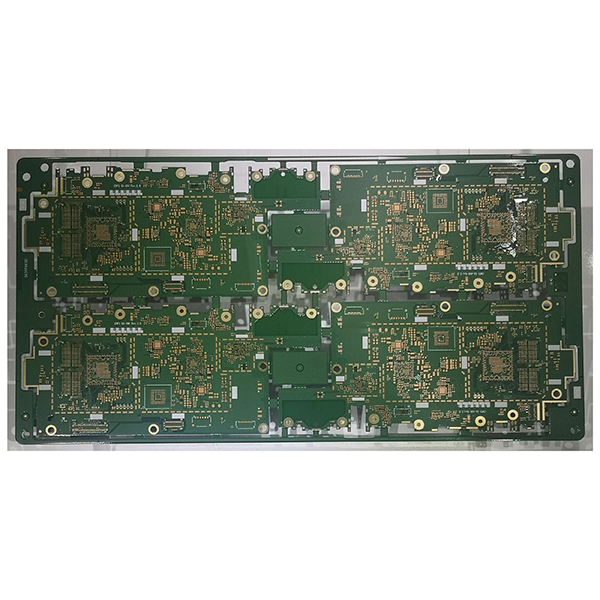

Hochdichte Verbindungsplatinen für Mobil- und IoT-Geräte

HDI-PlatinenoderHigh-Density Interconnect-Platinen, sind Leiterplatten, die durch Mikro-Leiterbahnbreiten, Mikro-Leiterbahnabstände und Mikro-Via-Technologie eine hohe Verdrahtungsdichte erreichen. HDI-Leiterplatten sind ein gängiger High-End-Leiterplattentyp, der in modernen Elektronikprodukten wie Smartphones, Tablets und High-End-Servern verwendet wird.

Wichtige Merkmale von HDI-Platinen

1. Hohe Verdrahtungsdichte:Leiterbahnbreiten und -abstände liegen in der Regel unter 100 μm (4 mil), was eine dichtere Verdrahtung und kleinere Bauteilabstände ermöglicht.
2. Mikro-Durchkontaktierungstechnologie:Umfassender Einsatz von Mikro-Blind-Vias und Buried-Vias, die durch Laserbohren gebildet werden, um die Effizienz der Verbindung zwischen den Schichten zu verbessern.
3. Mehrschichtige Struktur:Typischerweise mehrschichtige Leiterplatten (4-lagig, 6-lagig, 8-lagig oder höher), die komplexe Schaltungsdesigns unterstützen.
4. Dünnes und kompaktes Design:Ermöglicht die Entwicklung leichterer, dünnerer, kürzerer und kleinerer Elektronikprodukte.

Vorteile von HDI-Leiterplatten

1. Unterstützt hochdichte, leistungsstarke Chip-Gehäuse wie BGA, CSP und QFP.
2. Verbessert die Signalintegrität und Zuverlässigkeit erheblich und reduziert gleichzeitig Signalverzögerungen und Übersprechen.
3. Ermöglicht kleinere Produktabmessungen und geringeres Gewicht.
4. Ideal für elektronische Produkte, die hohe Geschwindigkeit, hohe Frequenz und strenge Signalintegrität erfordern.

Anwendungsbereiche von HDI-Leiterplatten

1. Smartphones, Tablets, tragbare Geräte.
2. Laptops, High-End-Motherboards.
3. Automobilelektronik, medizinische Geräte.
4. Kommunikationsbasisstationen, Server und andere High-End-Elektronikgeräte.
