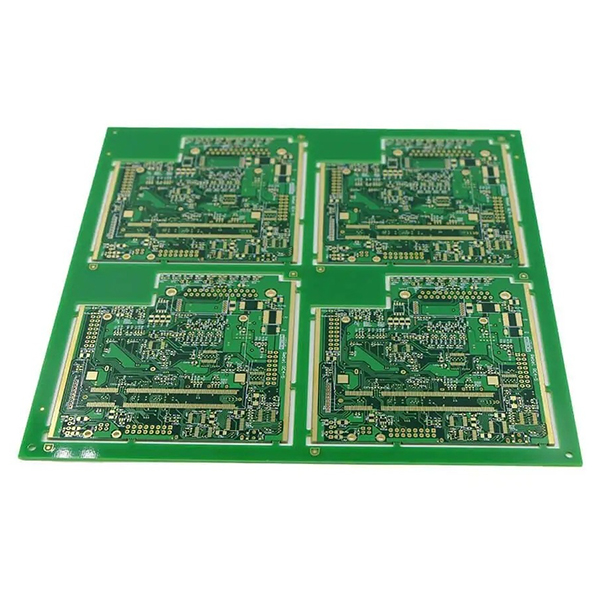

Hybrid-Leiterplatte

Hybrid-Leiterplatte bedeutet eine gemischte Laminat-Leiterplatte

Hybrid-laminierte Leiterplatten stellen eine fortschrittliche Leiterplattenstrukturlösung dar, die hohe Leistung und Kosteneffizienz in Einklang bringt und sich ideal für elektronische Produkte eignet, die mehrere Eigenschaften wie hohe Frequenz, hohe Geschwindigkeit und hohe Temperaturbeständigkeit erfordern.

Beschreibung

Hybrid-Leiterplatte (gemischte Laminat-Leiterplatte)

Hybrid-Leiterplatten (gemischte Laminat-Leiterplatten) sind mehrschichtige Leiterplatten, die durch Laminieren von zwei oder mehr verschiedenen Substrattypen – wie FR4, PTFE, Keramik oder Hochfrequenzmaterialien – auf einer einzigen Leiterplatte (PCB) nach Bedarf hergestellt werden. Diese Leiterplatte vereint die Vorteile mehrerer Materialien und bietet ein ausgewogenes Verhältnis zwischen Hochfrequenz-/Hochgeschwindigkeits-Signalübertragungsleistung, ausgezeichneter mechanischer Festigkeit und Kostenkontrolle.

Wichtigste Merkmale

  1. Materialvielfalt:Gängige Kombinationen sind FR4 + Hochfrequenzmaterialien, FR4 + Keramik, FR4 + PI usw.
  2. Komplementäre Leistungsmerkmale:Ermöglicht bestimmte Schichten für den Hochfrequenz-/Verlustarmen Betrieb, während andere eine hohe Festigkeit/niedrige Kosten bieten.
  3. Breites Anwendungsspektrum:Weit verbreitet in Radar, Antennen, HF, 5G-Kommunikation, Automobilelektronik, Luft- und Raumfahrt und anderen Bereichen.

Anwendungsszenarien

  1. Hochfrequenz-/Hochgeschwindigkeitssignalschichten verwenden hochfrequente Materialien, während andere Schichten herkömmliche Materialien wie FR4 verwenden, um Leistung und Kosten auszugleichen.
  2. Leistungs- und Signalschichten verwenden Materialien mit unterschiedlichen Dielektrizitätskonstanten und Wärmeausdehnungskoeffizienten, um die Zuverlässigkeit zu verbessern.

Vorteile und Herausforderungen

  1. VorteileVerbessert die Gesamtleistung der Leiterplatte, optimiert die Kosten und erfüllt komplexe Schaltungsanforderungen.
  2. HerausforderungenKomplexe Fertigungsprozesse erfordern hohe Präzision bei der Laminierung, der Verbindung der Schichten und der Anpassung der Wärmeausdehnungskoeffizienten.
