Laminat auf Papierbasis

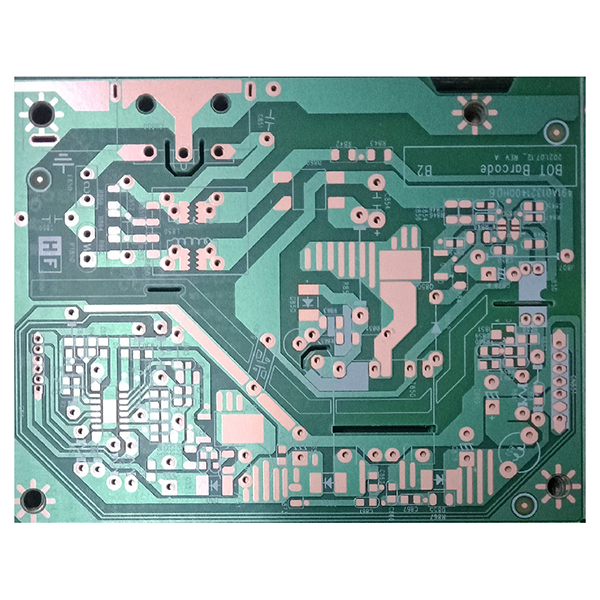

Papierbasiertes Laminat mit kupferkaschiertem Phenolpapier für Leiterplatten

Papierbasierte Platten verwenden phenolharzbeschichtetes Kupferlaminat auf Papierbasis als Substrat mit einer Entflammbarkeitsklasse von 94 HB, das eine gute elektrische Isolierung und Wirtschaftlichkeit bietet.

Beschreibung
Kupferkaschiertes Laminat auf Phenolpapierbasis ist ein gängiges Substratmaterial für Leiterplatten (PCBs). Es wird hergestellt, indem hochreines Zellstoffpapier als Basis verwendet wird, das mit Phenolharz imprägniert und anschließend laminiert und ausgehärtet wird, bevor es mit einer Schicht elektrolytischer Kupferfolie überzogen wird. Aufgrund der Verwendung von Phenolharz und papierbasierten Materialien in seiner Struktur ist diese Art von Leiterplatte in der Regel kostengünstig, verfügt über hervorragende mechanische Eigenschaften und elektrische Isolierung und eignet sich für die Massenproduktion kostensensibler Elektronikprodukte.

Hauptstruktur:

  1. Isolierende Papierbasis:Es wird hochreines Zellulosepapier verwendet, das mehreren physikalischen und chemischen Behandlungen unterzogen wird, um die Isolierung und mechanische Festigkeit der Platte zu gewährleisten.
  2. Phenolharz:Die Papierbasis wird vollständig mit Phenolharz imprägniert, um die Wärmebeständigkeit, Feuchtigkeitsbeständigkeit und allgemeine Stabilität zu verbessern.
  3. Kupferfolie:Die Oberfläche der Platte ist mit elektrolytischer Kupferfolie bedeckt, was die anschließende Ätzung und die Bildung von Schaltungsmustern erleichtert.

Hauptmerkmale von Laminaten auf Papierbasis:

  1. Geringe Kosten, geeignet für die Massenproduktion, trägt zur Senkung der Produktfertigungskosten bei.
  2. Gute Dimensionsstabilität, geringe Biegung und Verformung, auch nach langem Gebrauch nicht leicht verformbar.
  3. Hervorragende Bearbeitbarkeit, leicht zu stanzen, bohren und fräsen, geeignet für die automatisierte Produktion.
  4. Gute elektrische Isolierung, erfüllt die Sicherheitsanforderungen für allgemeine Elektronikprodukte.
  5. Die Oberfläche wird häufig mit Kolophonium behandelt, um die Lötbarkeit und Ebenheit zu verbessern, kann jedoch aufgrund der begrenzten Hitzebeständigkeit nicht mit Heißluft-Lötverzinnung (HASL) veredelt werden.
  6. Leichtes Material, bequem für Transport und Montage.

Hauptanwendungsbereiche von Laminaten auf Papierbasis:

  1. Weit verbreitet in der Leiterplattenherstellung für Fernseher, Tonbandgeräte, Audiogeräte, Spielkonsolen, Telefone, Haushaltsgeräte und andere Unterhaltungselektronik.
  2. In den letzten Jahren auch in Stromversorgungsplatinen und Steuerkreisen von Oszilloskopen (CRT), Büroautomationsgeräten (OA-Geräten) und anderen elektronischen Geräten verwendet.
  3. Geeignet für kostensensible, allgemein leistungsfähige und für milde Umgebungen geeignete Elektronikprodukte.

Gängige Spezifikationen:

  1. Grunddicke: 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm
  2. Kupferdicke: 18 μm, 25 μm
  3. Platinengröße: 1020 x 1030 mm
