Star-Flex-Leiterplatte

Rigid-Flex-Leiterplatte für anspruchsvolle elektronische Anwendungen

Eine starr-flexible Leiterplatte ist eine spezielle Leiterplatte, die starre und flexible Leiterplatten in einer Kombination vereint, wodurch ein Gleichgewicht zwischen mechanischer Festigkeit und räumlicher Flexibilität hergestellt wird. Sie wird häufig in hochwertigen elektronischen Produkten verwendet.

Beschreibung

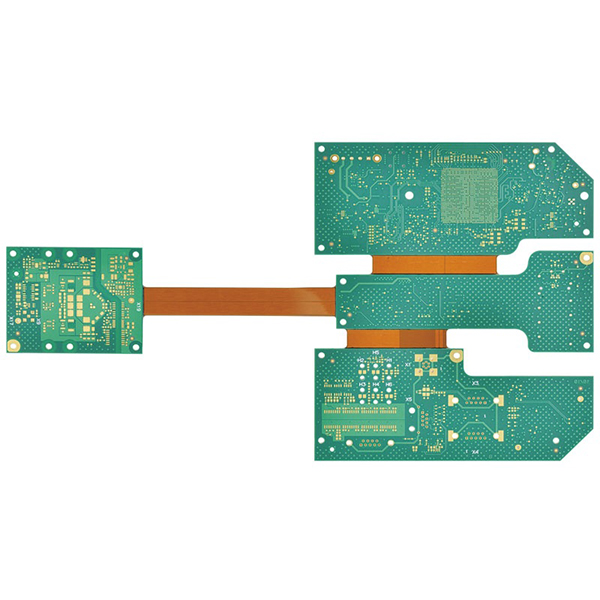

Star-flexible Leiterplatte (Rigid-Flex PCB)

Eine starr-flexible Leiterplatte, vollständig bekannt als starr-flexible Leiterplatte (Rigid-Flex PCB), ist eine Art von Leiterplatte, die starre Leiterplatten (Rigid PCB) und flexible Leiterplatten (Flexible PCB, FPC) durch einen Laminierungsprozess organisch miteinander verbindet. Sie besitzen sowohl die mechanische Festigkeit von starren Leiterplatten als auch die Biegsamkeit von flexiblen Leiterplatten, ermöglichen eine dreidimensionale Installation und erfüllen die Anforderungen moderner Elektronikprodukte an eine hohe Packungsdichte, geringe Dicke, Miniaturisierung und hohe Zuverlässigkeit.

Strukturelle Merkmale von starr-flexiblen Leiterplatten

  • Starrer Bereich:Verwendet traditionelle starre Leiterplattenmaterialien (wie FR-4) zum Tragen, Befestigen und Fixieren von Komponenten.
  • Flexibler Bereich:Verwendet flexible Materialien wie PI oder PET, die gebogen und gefaltet werden können, für die Raumaufteilung und dynamische Verbindungen.
  • Integrierte Struktur:Die starren und flexiblen Bereiche werden durch einen speziellen Laminierungsprozess fest miteinander verbunden, um eine integrierte Struktur zu bilden.

Hauptvorteile von starr-flexiblen Schaltungen

  • Unterstützt dreidimensionales Raumdesign, wodurch komplexe Strukturen und kompakte Layouts leicht zu realisieren sind.
  • Verbessert die Produktzuverlässigkeit durch Reduzierung der Anzahl von Steckverbindern und Lötstellen, wodurch die Ausfallraten gesenkt werden.
  • Spart Platz und Gewicht und eignet sich für tragbare und hochintegrierte Geräte.
  • Erleichtert die automatisierte Montage und verbessert die Produktionseffizienz.

Anwendungsbereiche von starr-flexiblen Leiterplatten

  • Unterhaltungselektronik wie Smartphones, Tablets und tragbare Geräte.
  • Medizintechnik, Luft- und Raumfahrt sowie militärische Ausrüstung.
  • Automobilelektronik, industrielle Steuerung und High-End-Messtechnik.
