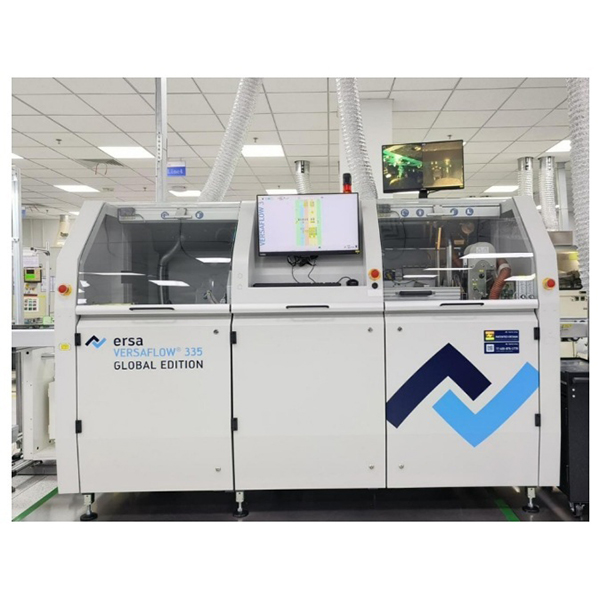

selektives Wellenlöten

Selektives Wellenlöten für die Präzisionselektronikmontage

Selektives Wellenlöten ist ein fortschrittliches Verfahren zum automatisierten Löten bestimmter Bereiche von Leiterplatten (PCBs) und wird häufig bei der Montage von doppelseitigen, gemischt bestückten Leiterplatten und komplexen elektronischen Produkten eingesetzt.

Beschreibung

Selektives Wellenlöten

Im Vergleich zum herkömmlichen Vollwellenlöten werden beim selektiven Wellenlöten präzise gesteuerte Düsen verwendet, um nur bestimmte Komponenten zu erwärmen und zu löten, wodurch Auswirkungen auf wärmeempfindliche und nicht gelötete Bereiche wirksam vermieden werden.

Funktionsprinzip des selektiven Wellenlötens

Beim selektiven Wellenlöten wird ein integriertes automatisches Fördersystem verwendet, um die Leiterplatte im Lötbereich genau zu positionieren. Gemäß voreingestellten Programmen trägt das System mit Düsen gleichmäßig Flussmittel auf die zu lötenden Bereiche auf und heizt die Leiterplatte dann in einer dafür vorgesehenen Vorheizzone vor. Anschließend bringt die Lötdüse geschmolzenes Lot in einer festgelegten Höhe und Durchflussrate auf die Bauteilanschlüsse und -pads auf, wodurch ein lokales Löten erreicht wird. Der gesamte Prozess ist hochautomatisiert, und die Lötparameter können flexibel an die Schweißanforderungen verschiedener Produkte angepasst werden.

Hauptvorteile

  • Hochpräzises Löten:Durch gezieltes Löten werden thermische Schäden wirksam reduziert und die Qualität der Lötstellen sichergestellt.
  • Starke Anpassungsfähigkeit:Geeignet für doppelseitige Bestückung, gemischte Montage und andere komplexe Anforderungen beim Löten von Leiterplatten.
  • Hoher Automatisierungsgrad:Kann nahtlos in SMT, Tests und andere Prozesse für automatisierte Produktionslinien integriert werden.
  • Energieeinsparung und Umweltschutz:Reduziert den Verbrauch von Lötzinn und Flussmittel, senkt den Energieverbrauch und die Umweltbelastung.
  • Hohe Konsistenz und Rückverfolgbarkeit:Der Prozess ist rückverfolgbar, die Lötqualität ist sehr konsistent und die Produktzuverlässigkeit wird verbessert.

Anwendungsbereiche

Selektives Wellenlöten wird häufig in der Automobilelektronik, industriellen Steuerungstechnik, Unterhaltungselektronik, Medizintechnik, Kommunikationstechnik und anderen Bereichen eingesetzt. Es eignet sich besonders für Produkte mit dichter Bestückung, vielen wärmeempfindlichen Bauteilen oder doppelseitigen Leiterplatten und bietet effiziente, zuverlässige und umweltfreundliche Lötlösungen.
