Silberpaste gefüllte Leiterplatte

Mit Silberpaste gefüllte Leiterplatten-Durchkontaktierungen für Leitfähigkeitsanwendungen

Bei mit Silberpaste gefüllten Löchern werden die Löcher der Leiterplatte mit Silberpaste gefüllt, um die Leitfähigkeit und Zuverlässigkeit zu verbessern. Dies wird häufig bei hochwertigen oder speziellen Leiterplatten mit besonderen Leistungsanforderungen verwendet.

Beschreibung

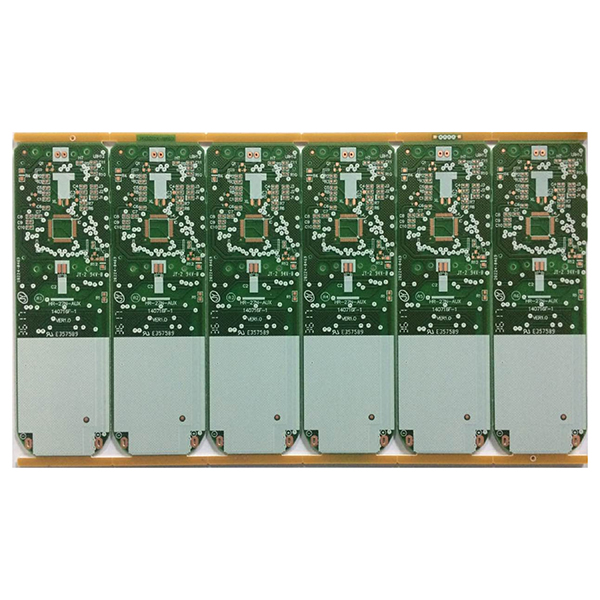

Mit Silberpaste gefüllte Leiterplatte

Mit Silberpaste gefüllte Durchkontaktierungen auf Leiterplatten beziehen sich auf einen Prozess in der Leiterplattenindustrie, bei dem Silberpaste zum Füllen oder Beschichten von Durchkontaktierungen und Durchgangslöchern auf der Leiterplatte verwendet wird. Gängige englische Begriffe sind „silver paste filled via PCB” oder „silver paste plugged via PCB”.

Verfahrensprinzip

  1. Bei der Leiterplattenherstellung wird zunächst Silberpaste (eine leitfähige Paste, die Silber enthält) in vorgebohrte Löcher (z. B. Durchgangslöcher oder Durchkontaktierungen) gefüllt.
  2. Anschließend bildet die Silberpaste durch Einbrennen oder Aushärten einen zuverlässigen leitfähigen Pfad innerhalb der Löcher.

Primäre Funktionen

  1. Leitfähige Verbindung:Nutzt die hohe Leitfähigkeit von Silber, um eine elektrische Verbindung zwischen den Leiterplattenlagen herzustellen.
  2. Verbesserte Verbindungszuverlässigkeit:Das Füllen mit Silberpaste verbessert die mechanische Festigkeit der Durchkontaktierungen und verhindert ein Ablösen beim Löten oder Biegen.
  3. Spezielle Strukturen:Für spezifische Anforderungen (z. B. Blind-Durchkontaktierungen, vergrabene Durchkontaktierungen, Pad-on-Via-Strukturen) ermöglicht die Füllung mit Silberpaste hochdichte Verbindungen.

Typische Anwendungen

  1. Hochfrequenz-, hochdichte Kommunikations- und Hochfrequenzgeräte (RF).
  2. Schaltungen, die eine hohe Strombelastbarkeit oder Verbindungen mit niedriger Impedanz erfordern.
  3. High-End-Elektronik in den Bereichen Medizin, Militär, Automobil und anderen Sektoren.

Unterschiede zu herkömmlichen Durchkontaktierungen

  1. Herkömmliche Durchkontaktierungen werden in der Regel mit galvanisiertem Kupfer gefüllt, während bei der Silberpastenfüllung Silberpaste verwendet wird – diese ist zwar teurer, bietet aber eine bessere Leitfähigkeit.
  2. Die Füllung mit Silberpaste eignet sich für extrem kleine Öffnungen, Verbindungen mit hoher Dichte oder spezielle Anforderungen an die elektrische Leistung.
