Durchkontaktierungen

Durchkontaktierungen werden verwendet, um alle Schichten einer Leiterplatte miteinander zu verbinden.

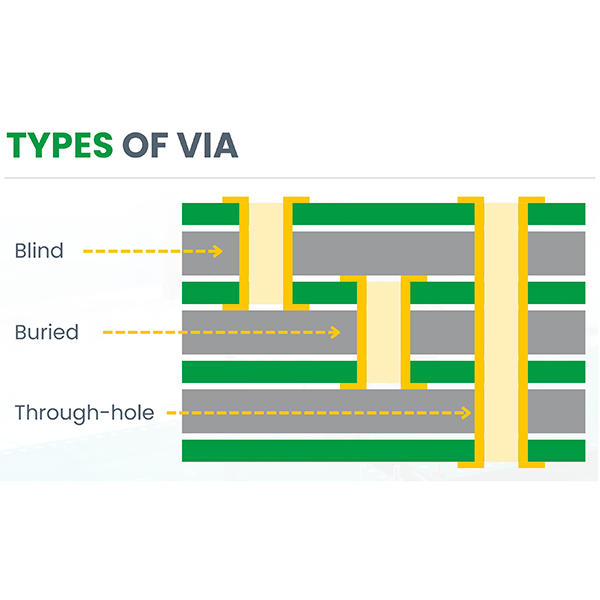

Durchkontaktierungen sind Öffnungen, die alle Schichten einer Leiterplatte durchdringen und an beiden Enden offen sind. Sie werden häufig verwendet, um Leiterbahnen über Schichten hinweg zu verbinden und Bauteilanschlüsse aufzunehmen, und stellen einen Standardlochtyp im traditionellen Leiterplattendesign dar.

Beschreibung

Durchkontaktierungensind eine gängige Art von Lochstruktur in Leiterplatten. Sie bezeichnen Löcher, die von einer Seite der Leiterplatte zur anderen durchgehen und dazu dienen, Leiterbahnen zwischen verschiedenen Schichten der Leiterplatte zu verbinden und als Befestigungspunkte für Bauteilanschlüsse zu dienen.

Wichtigste Merkmale

  1. Durchdringen alle Schichten der Leiterplatte, erstrecken sich von der obersten bis zur untersten Schicht und sind an beiden Enden auf der Leiterplattenoberfläche sichtbar. Das Loch ist vollständig transparent.
  2. Wird häufig verwendet, um leitfähige Bahnen zwischen verschiedenen Schichten der Leiterplatte zu verbinden und Bauteilanschlüsse zu befestigen.
  3. Hergestellt unter Verwendung ausgereifter Verfahren, in der Regel durch mechanisches Bohren oder Laserbohren, gefolgt von einer Metallisierung (Galvanisierung), um elektrische Leitfähigkeit zu erreichen.

Anwendungen

  1. Herstellung elektrischer Verbindungen zwischen Leiterplattenlagen.
  2. Ermöglicht das Löten herkömmlicher Durchsteckkomponenten (Widerstände, Kondensatoren, ICs usw.) durch Einführen von Stiften in die Löcher.
  3. Weit verbreitet in verschiedenen Leiterplattentypen, insbesondere bei doppelseitigen und mehrschichtigen Leiterplatten.

Vorteile

  1. Sichere Verbindungen mit stabiler und zuverlässiger elektrischer Leistung.
  2. Ausgereifter Herstellungsprozess, niedrige Kosten, geeignet für die Massenproduktion.
  3. Erleichtert die manuelle Montage und Wartung.
