Welche Materialien werden üblicherweise für Leiterplatten verwendet?

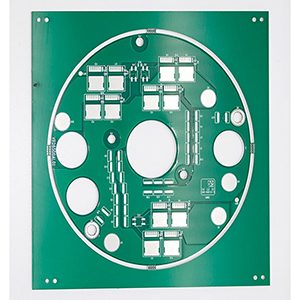

Was sind die gängigen Materialien, die in Leiterplatten verwendet werden?

PCB (Printed Circuit Board) ist eine grundlegende Komponente moderner elektronischer Geräte. Es dient nicht nur als physische Halterung für elektronische Bauteile, sondern auch als wichtiger Träger für elektrische Verbindungen und Signalübertragungen. Wie einneuronales Netzwerkin der Welt der Elektronik verbindet die Leiterplatte verschiedene Komponenten effizient und zuverlässig miteinander und bildet so ein komplettes Schaltungssystem.

Grundmaterialien

  1. Phenolharz-Papier-Substrat:Das traditionellste PCB-Grundmaterial, hergestellt aus mit Phenolharz imprägniertem Papier. Es bietet eine gute Bearbeitbarkeit und niedrige Kosten, hat jedoch eine schlechte Wärmebeständigkeit und dielektrische Eigenschaften. Es eignet sich nur für Unterhaltungselektronik und Haushaltsgeräte mit geringen Anforderungen an die elektrische Leistung und milden Umgebungsbedingungen.
  2. Epoxid-Glasfasersubstrat (FR-4):Derzeit das am häufigsten verwendete Material, hergestellt aus Epoxidharz und Glasfasergewebe. Es zeichnet sich durch hervorragende elektrische Eigenschaften, mechanische Festigkeit, Wärmebeständigkeit und chemische Stabilität aus. FR-4 wird häufig in allgemeinen elektronischen Geräten wie Computern, Kommunikationsgeräten und industriellen Steuerungssystemen eingesetzt.
  3. Polyimid-Substrat:Verwendet Polyimidfolie als Isolierschicht und bietet eine extrem hohe Wärmebeständigkeit (Dauerbetriebstemperaturen über 260 °C), hervorragende elektrische Eigenschaften, geringe Feuchtigkeitsaufnahme und gute mechanische Festigkeit. Wird hauptsächlich in der Luft- und Raumfahrt, im Militär, in der Automobilelektronik und anderen Bereichen mit hoher Zuverlässigkeit und rauen Umgebungsbedingungen sowie in Hochfrequenzschaltungen wie Mikrowellen und RFID verwendet.
  4. Aluminiumsubstrat:Verwendet eine Aluminiumlegierung als Basis, die mit einer isolierenden dielektrischen Schicht überzogen ist. Es verfügt über eine ausgezeichnete Wärmeableitung und löst damit effektiv Probleme beim Wärmemanagement in elektronischen Hochleistungsgeräten. Außerdem verfügt es über eine gute mechanische Festigkeit, elektromagnetische Abschirmung und eine gewisse Korrosionsbeständigkeit. Wird häufig in LED-Beleuchtungen, Leistungsmodulen, Automobilelektronik, Audiogeräten und anderen Anwendungen verwendet, die eine effiziente Wärmeableitung erfordern.
  5. Kupfersubstrat:Verwendet hochreines Kupfer als Basis mit einer Verbundisolationsschicht. Kupfersubstrate haben eine hervorragende Wärmeleitfähigkeit, die viel höher ist als die von Aluminium, und eignen sich besonders für Anwendungen mit hoher Leistung und hoher Wärmeentwicklung, wie z. B. hochhelle LEDs, Leistungsmodule, Elektrofahrzeuge und Telekommunikationsbasisstationen. Sie bieten außerdem eine hohe mechanische Festigkeit und Korrosionsbeständigkeit und sind für raue Umgebungen geeignet.
  6. Spezialsubstrate:Für hochfrequente, schnelle oder hochzuverlässige elektronische Produkte werden auch Hochleistungsmaterialien wie Keramiksubstrate und PTFE (Polytetrafluorethylen) verwendet, um besonderen elektrischen und umgebungsbedingten Anforderungen gerecht zu werden.

Kupferfolie

Kupferfolie ist das Hauptmaterial für die leitfähige Schicht von Leiterplatten und wird in zwei Typen unterteilt:

  1. Elektrolytische Kupferfolie:Wird chemisch hergestellt, indem eine gleichmäßige Kupferfolie auf eine Edelstahlwalze aufgebracht und anschließend abgezogen wird. Sie ist kostengünstig, in verschiedenen Stärken und Größen erhältlich und der gängigste Kupferfolientyp für starre Leiterplatten.
  2. Gewalzte Kupferfolie:Wird durch wiederholtes Walzen und Glühen von Kupfer mit physikalischen Methoden hergestellt. Sie hat eine hohe Duktilität, wodurch sie sich besonders für flexible Leiterplatten (FPC) und dynamische Umgebungen eignet. Ihre glatte Oberfläche und geringen Rillen sind ideal für Hochfrequenz- und Mikrowellenanwendungen, aber sie ist teurer, hat eine schwächere Haftung auf Substraten und ist in der Breite begrenzt.

Isolierschicht

Die Isolierschicht befindet sich zwischen der Kupferfolie und dem Grundmaterial und gewährleistet die elektrische Isolierung zwischen den leitfähigen Schichten und die Sicherheit der Schaltung. Zu den wichtigsten Materialien gehören:

  • Epoxidharz:Gute Isolierung und Haftung, niedrige Kosten, weit verbreitet in den meisten Leiterplatten.
  • Polyimid:Hervorragende Wärmebeständigkeit und elektrische Eigenschaften, ideal für High-End-, Hochfrequenz- oder Hochtemperaturanwendungen.

Schutzschicht

  1. Lötmaske:In der Regel grün, bedeckt die Leiterplattenoberfläche, um die Schaltung vor Kurzschlüssen zu schützen, definiert Lötbereiche, verhindert Lötbrücken und verbessert die Lötgenauigkeit und Zuverlässigkeit der Leiterplatte.
  2. Siebdruck-Schicht:Wird zur Kennzeichnung von Bauteilpositionen, Identifikatoren, Warnhinweisen usw. verwendet. Die Siebdruckschicht erleichtert die Montage und spätere Wartung und hilft Ingenieuren, Bauteile und Leiterbahnen schnell zu identifizieren.

Oberflächenveredelung

Um die Lötbarkeit, Oxidationsbeständigkeit und Zuverlässigkeit zu verbessern, umfassen gängige OberflächenveredelungsverfahrenHASL(Heißluft-Lötnivellierung),ENIG(chemisch Nickel-Immersionsgold),OSP(organisches Lötbarkeitsschutzmittel) undImmersionssilber, je nach Anwendungsanforderungen.

Lötzinn

  1. Blei-Zinn-Legierung:Wie z. B. eutektisches 63Sn-37Pb-Lötmittel, das eine gute Leitfähigkeit, Verarbeitbarkeit, einen niedrigen Schmelzpunkt und starke Lötverbindungen bietet. Aufgrund der Toxizität von Blei wird es jedoch aus Gründen des Umweltschutzes immer seltener verwendet.
  2. Bleifreies Lot:Schmelzpunkt bei etwa 217 °C, ungiftig und umweltfreundlich, erfordert eine strengere Verarbeitung und ist mittlerweile die gängige Wahl.

Umweltfreundliche und nachhaltige Materialien

Angesichts immer strengerer Umweltvorschriften legt die Leiterplattenherstellung größeren Wert auf halogenfreie, RoHS-konforme und recycelbare Materialien und fördert damit eine umweltfreundliche und nachhaltige Entwicklung in der Elektronikindustrie.

Anwendungsbereiche

Gängige Leiterplattenmaterialien werden häufig inUnterhaltungselektronik,Kommunikationsgeräten,industrieller Steuerung,Automobilelektronik,medizinischen Instrumenten,Smart Home,LED-Beleuchtungund andere Bereiche. Ob für die Prototypenentwicklung neuer Produkte oder die Testproduktion kleiner Serien – hochwertige Leiterplattenmaterialien sind entscheidend für die Leistung und Zuverlässigkeit elektronischer Produkte.
